ZTSJ型储罐双界面综合测定仪







概述

     ZTSJ综合测定仪不仅能同时测量储罐内三种介质的两个界面(如油水界面和油气界面),同时可测得油水混合介质的平均含水率,是一款综合功能强、性价比高的检测仪器。可广泛应用于石油化工、加油站、制药等行业,适合用于油田中上游原油沉淀罐油水分离检测与自动控制。该测定仪结构简单,安装简便,对储罐外形结构无特定要求。

基本原理
     ZTSJ综合测定仪以罐壁为外极,以三只品字形配置的细钢丝(外敷绝缘层)做为内极,组成三个电容器。电容器测得的电容值,由水层、油层、气层三部分叠加而成,内极的直径决定着三层不同介质占总电容值的比率,通过计算解析即可得出各层的厚度和油水混合液的含水率。测定仪采用的三元解析计算方法,把油水混合液的物性排除在外,故计算得出的水层厚度、油层厚度、气层厚度均与油水混合液的物性(温度、密度、含水率等)无关。ZTSJ综合测定仪显示的水层厚度,是特指罐底水相的水层厚度。
主要特性
     ·一机多用:双界面、含水率一次完成;
     ·结构简单,安装简便且要求宽泛;
     ·混合液物性(温度、密度、含水率等)与计算结果无关联;
    ·适用各种罐体(卧式、立式、圆柱形、球形等);
    ·空罐标定一键式操作;
    ·防爆设计,可用于易燃易爆场所;
    ·三路模拟量(4-20毫安)输出,一路R485输出(MODEBUS RTU通讯协议);
技术参数
    ·输入
     测量范围:用户自定(4米之内含4米);
   ·输出
     三路模拟量(4-20毫安)输出,水层高度、油层高度,混合液平均含水率;
一路R485输出(MODEBUS RTU通讯协议);
   ·电源
    AC220V/0.2KW;
   ·精度
   测量误差:量程的1%;
   ·操作条件
    压力范围:常压;
    介质温度:0-100℃;
    安装位置:室内/室外(需加装遮阳挡雨顶盖);
    环境温度:-30-+45℃;
    相对湿度:100%;
    防护等级:IP65;
    ·设计
   材质:变送器外壳:不锈钢;
   积算仪外壳:铸铝;
   内探极:钢丝(外敷聚四氟乙烯);
   重量:变送器(含内探极组件):11Kg;积算仪:2Kg;
   电缆接头:G1/2内螺纹:
   ·显示和控制
   界面:2*8 LCD
   操作设置:可视按键设置;
  ·防爆标识:diaⅡBT4;
  选型指南

    备注:拱顶罐的空程不得少于500毫米,
       平顶罐的空程不得少于200毫米,
   安装指南
   ·   安装方式
   ·各部件外形尺寸
    壁挂式积算仪
    测定仪总成

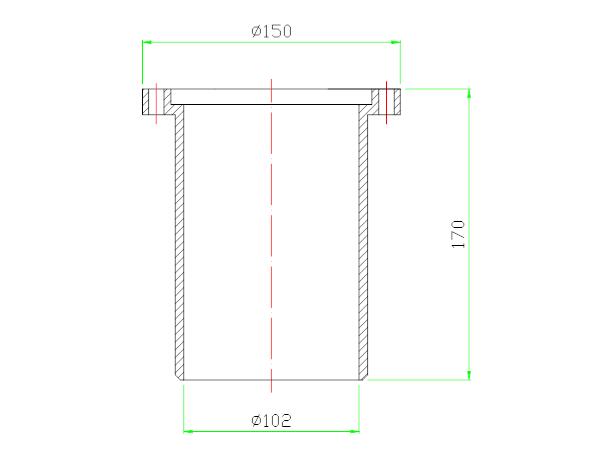

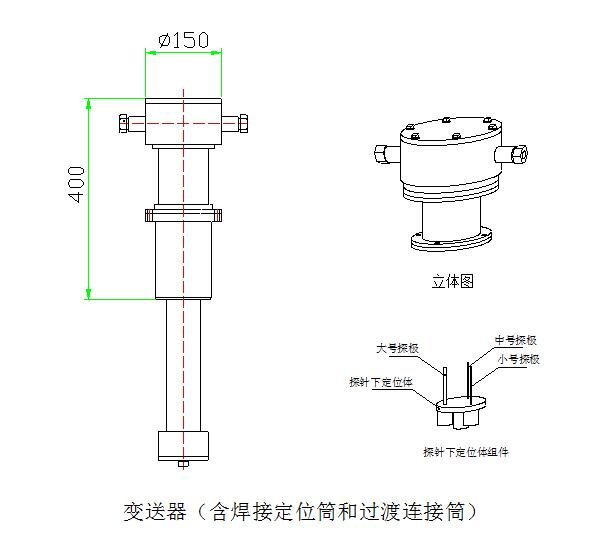

    变送器(含焊接定位筒和过渡连接筒)



    焊接定位筒

     ·线缆敷设



    ·安装要求
     罐顶开孔尺寸
     变送器安装方位:远离进出液孔;尽量距罐体中心。
内极下空程
    积算仪:与变送器之间的距离200米内;若安于室外,需配遮阳挡雨顶盖。

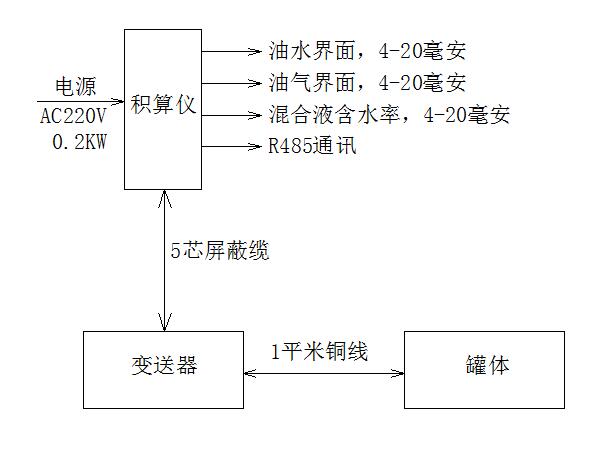

变送器与罐体的连线
   操作指南
·   空罐标定
    1、录入顶高实际值;
    2、空罐初始值确认:
在空罐情况下,积算仪上电,10秒后在积算仪显示屏的“空罐标定”页面按“确认”键。
    3、详见《ZTSJ测定仪操作手册》
